氯乙烯氣柜自動保護裝置的改造

關鍵詞：壓力變送器  氯乙烯氣柜進口閥   出口閥

摘  要：對氯乙烯氣柜進行自動保護裝置的改造，提高氯乙烯氣柜的安全性能，避免生產安全事故的發生。

一、技改前的現狀：

      沒有技改前，轉化的粗單體經過堿塔，通過單體氣柜進出口管道直接進入單體氣柜，在氣柜進出口管道附近只有工藝一道手閥，而且這道工藝手閥一直處于常開狀態，長年累月暴露在室外，也沒有定期對手閥的開關狀態進行檢查試驗，不能確定工藝手閥的完好情況。一旦發生生產意外，工藝手閥不能完全關閉，或者完全腐蝕銹死，無法動作開關，生產意外事故得不到及時控制，將會發生擴大化生產安全事故。

二、技術改造方案：

      氯乙烯氣柜進出口使用一路DN350的工藝管線，氯乙烯單體通過這道管線向氯乙烯氣柜輸送單體。改造方案：增加SIS安全儀表系統，對氣柜進行聯鎖保護，配套設施是在氯乙烯氣柜進出口安裝一臺DN350的自動控制氣動球閥；三塊量程0~10Kpa、DN50帶法蘭的壓力變送器；氣柜進出口旁路安裝一臺DN150氯乙烯氣柜回收自動控制切斷閥。設置氯乙烯氣柜壓力三選二聯鎖保護，當氯乙烯氣柜壓力A/B/C壓力變送器任意兩點達到報警設定值HH:6.0KPa時，聯鎖保護動作，氯乙烯氣柜進出口自控切斷閥立即緊急關閉，氯乙烯回收自控切斷閥同時也關閉，及時隔絕氯乙烯單體的輸送過程，避免生產安全事故的發生。

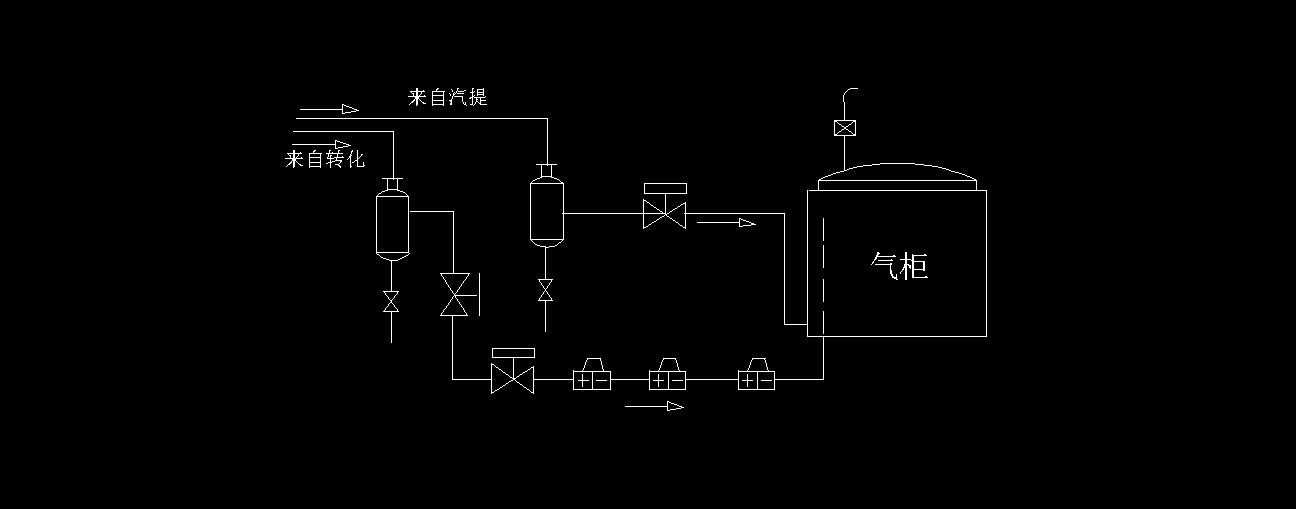

三、工藝流程圖：

四、技改效果：

       氯乙烯氣柜生產運行中出現異常情況，工藝壓力安全參數超過聯鎖保護報警值時，緊急聯鎖自控切斷閥第一時間自動關閉，及時切斷隔絕氯乙烯單體的輸送，避免超壓引發生產安全事故的發生，提高氯乙烯氣柜的安全性能，確保了生產運行中操作人員和生產裝置的安全。

五：結語：

       通過對氯乙烯氣柜安全儀表自動化控制聯鎖保護裝置的改造，氯乙烯氣柜生產現場進出口緊急自控切斷閥聯鎖保護，氯乙烯氣柜生產運行中，安全性能大大提升，保障了生產裝置安全穩定長周期運行，同時也提升了自動化聯鎖保護控制。
